Sơ đồ kết nối cảm biến nhiệt độ DHT11 với Arduino Uno

🔹 Giới thiệu

Trong bài viết này, bạn sẽ học cách lập trình cảm biến nhiệt độ DHT11 với Arduino từng bước, từ sơ đồ kết nối đến code đọc dữ liệu thực tế.

Cảm biến DHT11 là một trong những linh kiện phổ biến nhất trong các dự án Arduino, lập trình DHT11 Arduino vì nó vừa rẻ, dễ dùng, lại có thể đo được nhiệt độ và độ ẩm cùng lúc.
Bài viết này sẽ hướng dẫn bạn kết nối, lập trình và hiển thị kết quả đo từ DHT11 lên Serial Monitor hoặc màn hình LCD.

🔹 Thành phần cần chuẩn bị :

Tên linh kiệnSố lượngGhi chú
Bo Arduino Uno1Có thể thay bằng Nano, Mega
Cảm biến DHT111Loại module 3 chân hoặc cảm biến rời
Dây cắm (jumper)3–5Dùng để nối tín hiệu
Màn hình LCD 16×2 (tuỳ chọn)1Để hiển thị kết quả trực quan
Dây USB1Kết nối với máy tính để nạp code

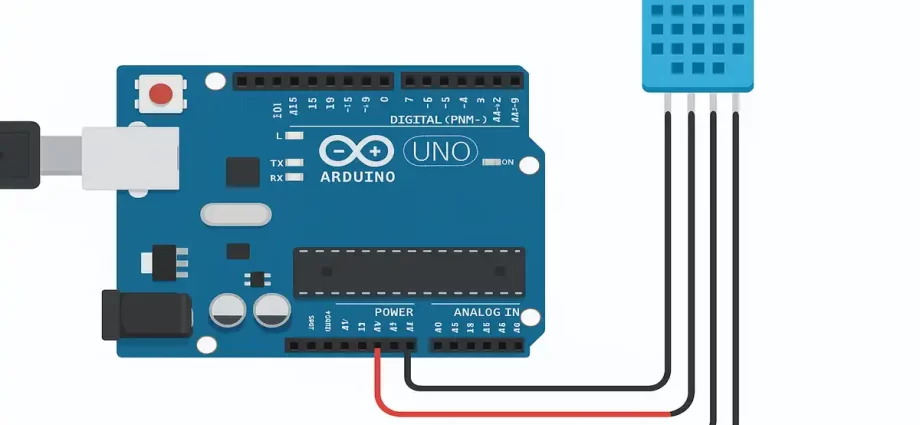

🔹 Sơ đồ kết nối DHT11 với Arduino

Chân DHT11Kết nối tới Arduino
VCC5V
DATAChân số 2
GNDGND

💡 Lưu ý: Nếu bạn dùng DHT11 dạng module, có thể có thêm điện trở 10KΩ tích hợp sẵn, bạn không cần thêm bên ngoài.

Xem thêm: Arduino là gì? Hướng dẫn chi tiết cho người mới bắt đầu

Xem Thêm : Giao Tiếp arduino không dây

🔹 Lập trình Arduino đọc dữ liệu DHT11

Bước 1: Cài đặt thư viện DHT

  • Mở Arduino IDE → Sketch → Include Library → Manage Libraries…
  • Tìm và cài “DHT sensor library by Adafruit”
  • Đồng thời cài thêm thư viện Adafruit Unified Sensor

Bước 2: Sao chép đoạn code sau vào Arduino IDE

Code ví dụ lập trình cảm biến DHT11 Arduino
#include "DHT.h"

#define DHTPIN 2         // Chân DATA nối vào D2
#define DHTTYPE DHT11    // Loại cảm biến DHT11

DHT dht(DHTPIN, DHTTYPE);

void setup() {
  Serial.begin(9600);
  dht.begin();
  Serial.println("Đang đọc dữ liệu từ cảm biến DHT11...");
}

void loop() {
  float h = dht.readHumidity();     // Đọc độ ẩm
  float t = dht.readTemperature();  // Đọc nhiệt độ

  if (isnan(h) || isnan(t)) {
    Serial.println("Lỗi: Không đọc được dữ liệu từ cảm biến!");
    return;
  }

  Serial.print("Nhiệt độ: ");
  Serial.print(t);
  Serial.print(" °C  |  Độ ẩm: ");
  Serial.print(h);
  Serial.println(" %");

  delay(2000);  // Cập nhật mỗi 2 giây
}

🔹 Giải thích mã nguồn

  • DHT.h: Thư viện giúp Arduino giao tiếp với cảm biến.
  • DHTPIN: Chân mà bạn nối dây DATA của cảm biến.
  • readHumidity() và readTemperature(): Hai hàm chính để lấy giá trị đo.
  • delay(2000): Lặp lại việc đọc dữ liệu sau mỗi 2 giây để tránh sai số.

🔹 Kết quả sau khi chạy chương trình

Khi bạn mở Serial Monitor (Ctrl + Shift + M), bạn sẽ thấy:

Đang đọc dữ liệu từ cảm biến DHT11...
Nhiệt độ: 30.4 °C | Độ ẩm: 68.0 %

Nếu cảm biến hoạt động bình thường, giá trị sẽ thay đổi theo môi trường thực tế.

🔹 Mở rộng (nâng cao)

  • Hiển thị dữ liệu lên LCD hoặc OLED.
  • Gửi dữ liệu qua Wi-Fi (ESP8266) để giám sát online.
  • Cảnh báo khi nhiệt độ vượt ngưỡng bằng LED hoặc còi báo.

🟢 Kết luận

Cảm biến DHT11 là lựa chọn hoàn hảo cho người mới bắt đầu học Arduino, giúp bạn làm quen với đọc dữ liệu từ cảm biến, xử lý và hiển thị. đọc nhiệt độ và độ ẩm DHT11
Chỉ cần vài dòng code lập trình cảm biến nhiệt độ DHT11 với Arduino là bạn đã có thể tạo một thiết bị đo nhiệt độ và độ ẩm mini, ứng dụng được trong học tập, nhà thông minh hoặc IoT cơ bản.
